LZL系列流态振动连续造粒机

关键词:

类别:制粒机

lzl系列流化振动连续造粒机是益步公司研制开发的新型连续造粒机，具有体积小、效率高、节能等特点。

订单

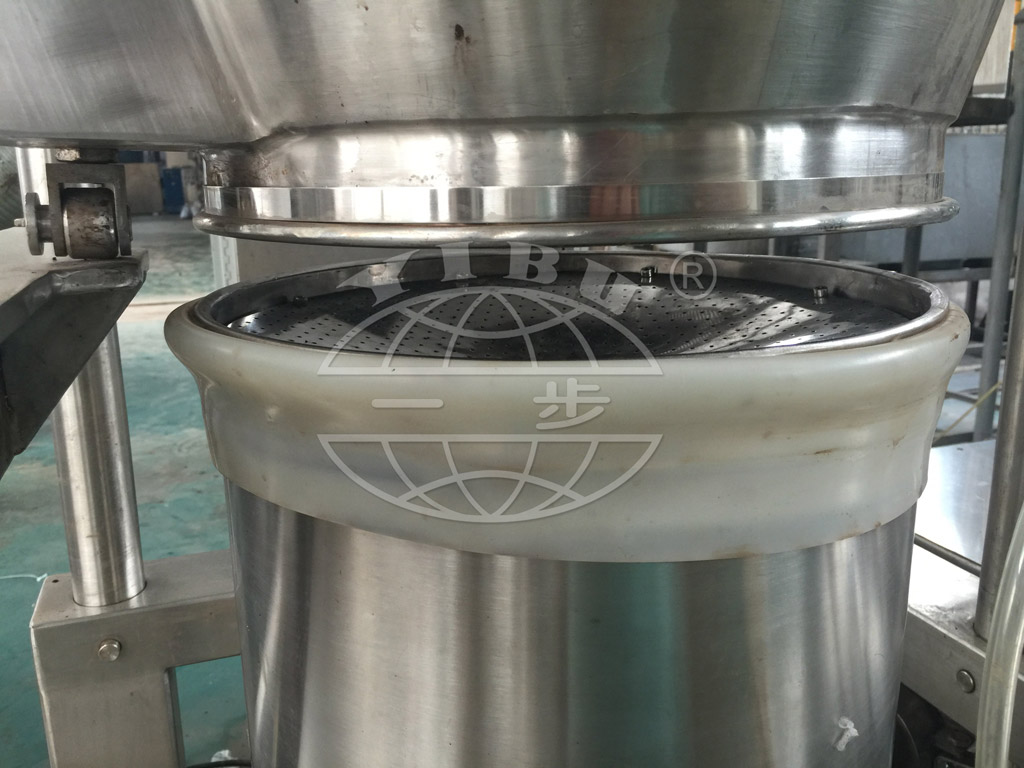

细节图片

LZL系列流态振动连续造粒机

解释

LZL系列流化振动连续造粒机是益步公司研制开发的新型连续造粒机，具有体积小、效率高、节能、出粒质量好等特点。

工作原理
粉料由给料系统送入制粒室。在热空气的作用下，粉料在造粒室内处于流体状态。当造粒室中的粉末达到一定浓度时，雾化系统开始喷洒定量液体。粉与液体接触时,粉末的表面张力,并开始凝聚的粉末,颗粒的大小会变大,颗粒将克服终端操作的速度进入干燥室通过中空的喉咙时,颗粒的大小达到一定的要求。通过热风的流动和振动，颗粒被干燥并向外移动，经过一段时间后，颗粒到达出料口。分级后，合格的颗粒排出，不合格的颗粒返回造粒室进一步造粒。
主要特点：
●物料进料→制粒→烘干→分级→成品出料，全过程连续运行。
●整个过程在封闭状态下进行，无粉尘飞扬，避免物料损失和物料现场污染。
●成品颗粒尺寸均匀、成分稳定、充分干燥;
●物料加热时间短，无热反应发生。
生产效率高，能耗少，大大降低生产成本
●拆装非常简单，维修和清理非常方便。
●占地面积少，可大大减少对基础设施的投资;
●生产能力大，可达到1t/h的生产能力。

综上所述，流态化振动连续造粒机具有绝对优势，无论在工艺上、效率上、能耗上、投资上，都能为用户带来巨大的经济效益。

特性
本机最大特点是只需使用本机即可完成制粒、干燥、颗粒分级的生产过程。同时，整个过程在封闭状态下连续进行，无粉尘飞扬，避免物料流失和空气污染，满足GMP要求。

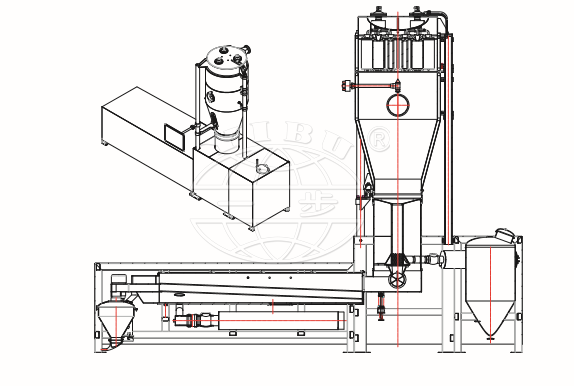

整体图

应用程序

制药行业:片剂、颗粒、胶囊等造粒。
食品工业:各种速溶固体饮料造粒。
化学工业:各种颜料、染料及原料的造粒
陶瓷行业:各种瓷砖成型前的造粒;
为其他行业造粒。
几种典型材料的颗粒数据

的名字	红豆粉	大豆牛奶粉	淀粉	胃颗粒	风投粉	Yanke 宁	白色碳黑色的
原始大小粉(网)	＜100	80～150	＜200	＜150	＜120	＜100	＜200
初始水分(%)	4	5	3.	4	1．5	5	5
温度在制粒室	55	60	60	60	55	55	60
制粒时间(分钟)	5	6	5	7	7	15	7
干燥时间 (分钟)	14	15	15	15	15	18	15
粒子范围 (网)	10～40	15～40	15～60	15～40	15～40	14～26	10～40
颗粒率(%)	One hundred.	One hundred.	One hundred.	One hundred.	One hundred.	One hundred.	One hundred.
水分的颗粒	3.	4	5	5	1．5	5	4
粒子紧张度	2．5	2．6	3.	2．8	2.7	3．5	2.7

主要技术参数

模型LZL -		15	30.	50	One hundred.	200	300	500	1000
容量(公斤/小时)		10～20	25～35	40～60	90～110	180～220	270～330	450～550	900～1100
粒子范围(毫米)		0.1 ~ 3	0.1 ~ 3	0.1 ~ 3	0.1 ~ 3	0.1 ~ 3	0.1 ~ 3	0.1 ~ 3	0.1 ~ 3
风机功率(千瓦)		1．1	3．0	4．0	5．5	11	18.5	22	30.
干燥热耗(千卡/小时)		6062	10103	16838	33676	67352	101028	168380	336760
压缩空气 (立方米/分钟)		0.4	0.4	0．5	0．8	1．1	1．5	2．0	2.7
安装主机的尺寸	(毫米)	2100	2300	2400	2700	2900	3300	3500	3900
	B(毫米)	2900	3370	3900	4100	4800	5400	6100	6800
	C(毫米)	450	500	550	650	750	820	950	1200
	D(毫米)	2100	2300	2500	2750	3100	3500	3800	4100
	E(毫米)	500	550	600	700	1000	1200	1650	2200
	F(毫米)	650	700	750	950	1100	1200	1300	1500
	φ(毫米)	400	590	700	980	1380	1700	2300	3000
	φb(毫米)	260	350	450	640	900	1100	1500	2000
