DW系列网带干燥机

产品描述
本机是一种连续穿流干燥设备，适用于干燥条状、颗粒状或片状物料，具有良好的通风性能。本机适用于脱水蔬菜、中草药等含水量高，不允许烘干温度高的物料。DW系列网带干燥机是我公司的主要设备和热机之一。网带干燥机有两种类型，一种是用于干燥物料，另一种是用于冷却物料。这两种机器最大的不同在于其网孔。

原则

物料由送料机均匀地分布在网带上。网带一般采用12-60目不锈钢网，由传动装置牵引，在干燥器内运动。干燥器由几个部分组成。对于每个部分，热空气分别循环。部分废气由专用排湿风机排出。废气由调节阀控制。热空气通过覆盖有带水材料的网带。网带移动缓慢，运行速度可根据物料性质自由调节。干燥后的最终产品将不断落入物料收集器。上、低循环装置可根据客户要求自由配置；

优势
1.效率高、能耗低、操作方便
2.无污染，有保温层，加热快，启停方便
3.网带干燥机的速度可以控制

4.网带式干燥机的温度可根据客户要求进行调节。

特性
①大部分热风在柜内循环，热效率高，节约能源。
②采用强制通风和横流式干燥原理，柜内设有配风板，使物料干燥均匀。
③噪音低、运行稳定、温度自控、安装维护方便。
④ 适用范围广，适用于各种物料，是通用型干燥设备
⑤可采用通用控制(按钮控制)或PLC触摸屏控制
⑥温度可控;

⑦工作程序模式及工艺参数存储及打印功能(可根据客户要求)

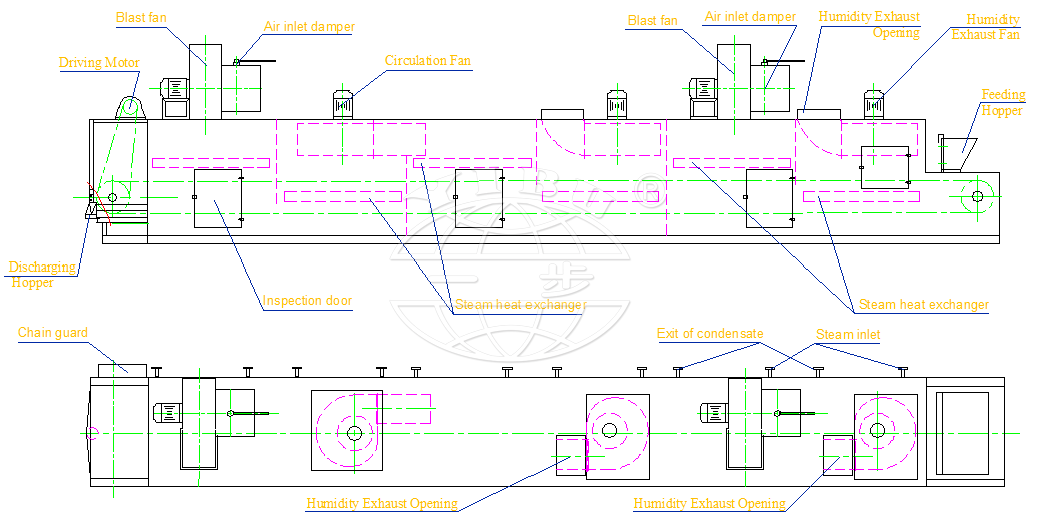

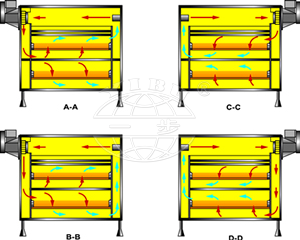

流程图

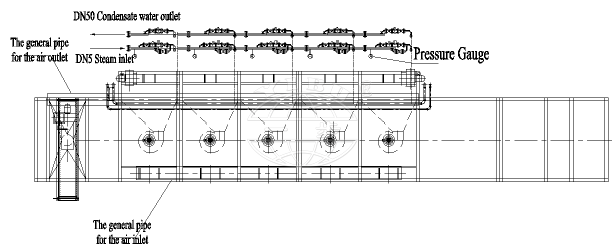

单层网带干燥机

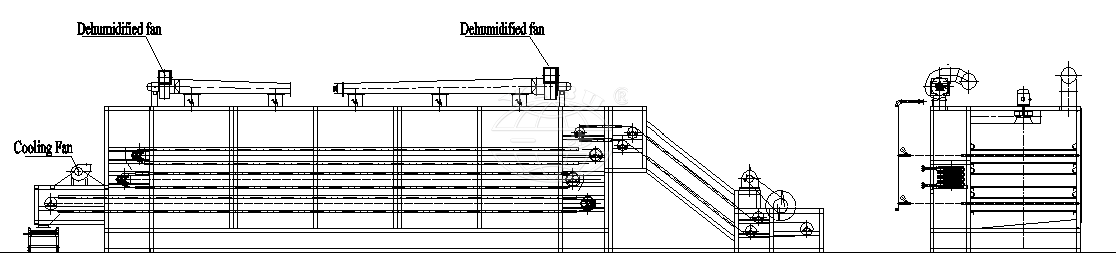

多层网带干燥机

应用程序
脱水蔬菜、颗粒饲料、味精、椰丝填料、有机颜料、复合橡胶、医药制品、药材、小木制品、塑料制品、电子元器件和设备老化固化等。

技术参数

规格	图纸-1.2-8	图纸-1.2-10	dw - 1.6 - 8	dw - 1.6 - 10	DW-2-8型	DW-2-10
单元号	4	6	4	6	4	6
带宽（m）	1.2	1.2	1.6	1.6	2	2
长度(m)	8	10	8	10	8	10
材料厚度(mm)	10-80
温度℃	60 - 130
蒸汽压力Mpa	0.2 - -0.8
蒸汽消耗量kg蒸汽/kg水	2.2 - -2.5
干燥强度KgH2O/h	6-20kg/m2.h
风机总功率Kw	3．3	4．4	6.6	8．8	12	16
设备总功率KW	4.05	5.15	7.35	9.55	13.1	17．1

蔬菜专用机械

	单元	三台系列蔬菜专用机械		五层蔬菜专用机（框架式）
模型		DWP-2-10-3	DWF-2-10-3	图纸5-3-12
有效带宽度	米	2	2	3.
有效皮带长度	米/单位	10	10	12
tandemquantity		3.	3.
层				5
蔬菜的能力	公斤/小时	600	720	2000
蒸发强度	公斤/小时	400-510	480 - 640	1440-1800
蒸汽消耗	千克蒸汽/千克水	2.2 - -2.5	2.2 - -2.5	2.2 - -2.4
散热面积	平方米	900	1440	2600
机器的总功率	千瓦	70	52	150
总尺寸	米	33.2×2.58×2.8	33.2×2.27×2.85	15.3×4.3×8.5
热源类型		蒸汽、导热油、热风炉、电

专用给料机(框式)

专用给料机(框式)
模型	单元	DWZ-3×12
有效带宽度	米	3.
有效皮带长度	米/单位	12
使用温度	℃	80-130
蒸汽的压力	Mpa	0.4 - -0.8
干燥时间	最小值	~
材料的厚度	厘米	5 - 8
干燥强度	公斤/小时	6 20
蒸汽消耗	千克蒸汽/千克水	2-2.4
机器的总功率	千瓦	76
总尺寸	米	15.1×4.3×3.4

•
