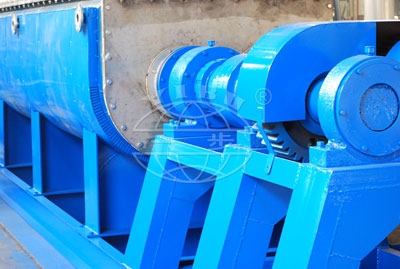

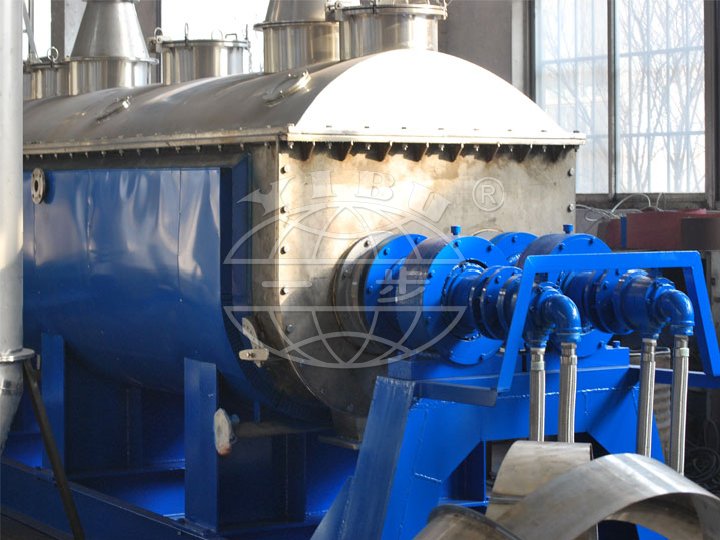

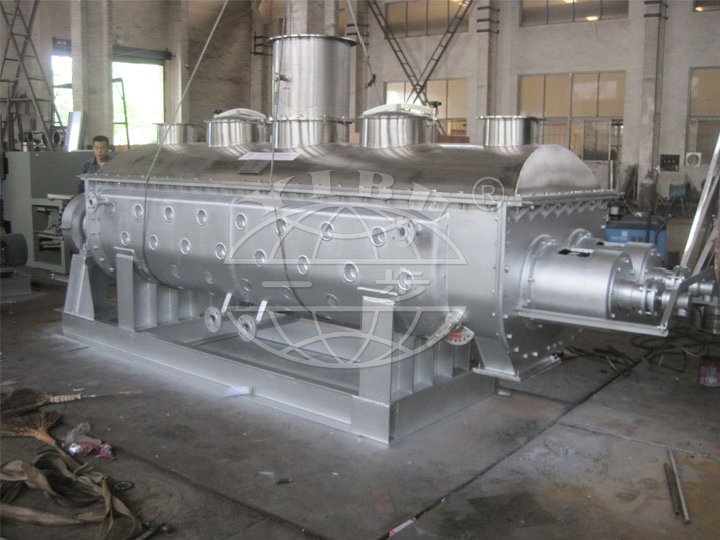

QJ系列中空叶片干燥机(空心叶轮干燥机)(桨叶干燥机)

描述

• QJ系列中空叶片干燥机(中空叶轮干燥机)(中空桨叶干燥机)适用于糊状、颗粒状、粉状、浆状物料的干燥或冷却，在低温下进行干燥、冷却、加热、灭菌、反应和燃烧等过程。特殊的搅拌和加热输送叶片，传热效率高，并具有自清洁功能。特殊的轴承座式搅拌换热叶片，热效率高，传热面自洁功能。

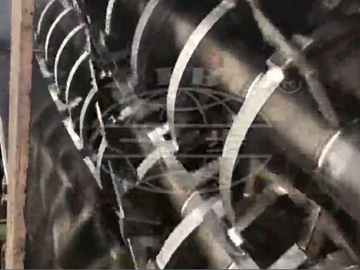

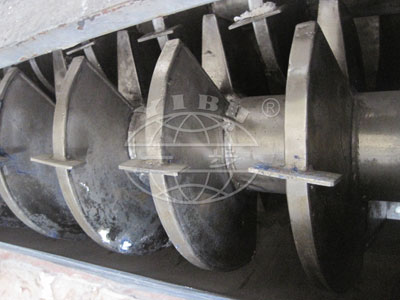

• 空心轴瓦形叶片集中在空心轴上。热介质从中空轴流过叶片。有效容积内的传热面积非常大。加热介质温度范围为-40℃~ 320℃。它可能是蒸汽，或液态，如蒸汽，热油等。间接加热，没有热量通过空气传递。除了隔热层的损失外，所有的热量都被用来干燥材料。楔块形叶片表面具有自清洁功能。产品颗粒与阻块表面的相对运动可以清洗附着在阻块表面的物料，从而在工作过程中保持传热表面的清洁度。中空叶片干燥机的外壳为Ω形状。 2 or 4 pieces of hollow stirring shaft are usually equipped in the shell. To avoid any leakage of material, there're sealed terminal cover and top cover with the shell. The heat transferring media flow through the rotation connector, jacket's shell and hollow stirring shaft. To ensure best transferring effect, the hollow stirring shaft adopts different interior structure in accordance with different heating media.

特性
1.叶片的热量消耗低:由于间接加热，没有空气传递热量;烘干机的外墙没有隔热层。每蒸发1kg的水，需消耗1.2 kg的蒸汽，才能使物料达到浆液状态。
2.叶片式干燥机成本低:单位有效容积传热面很大，因此加工时间缩短，设备尺寸变小。建筑面积和场所急剧减少。
3.加工材料范围广:热敏性材料和高温加工材料可采用不同的加热介质进行加工。一般介质有:蒸汽、导热油、热水和冷水。它可以是连续操作或批量操作，广泛应用于许多领域。
4.污染更少:没有任何空气携带，很少的粉末被携带。溶剂蒸发少，便于加工。对于可能造成污染的物料或需要回收的溶剂，可采用密封循环。
5.运行成本低:1小时/天/操作员即可正常运行。搅拌速度低，结构合理，磨损量少，维修费用低。
6.运转平稳:由于轴承座型叶片特殊的压缩和膨胀搅拌作用，使物料颗粒充分接触传热面。在不同的轴向区域内，温度、湿度和混合效果的差异非常小，从而保证了工艺的稳定性。


应用程序:
中空叶片干燥机(中空叶轮干燥机)(中空叶片干燥机)已成功应用于食品、化工、石油化工、染料、工业泥浆等行业。具有加热、冷却、搅拌等特性，可进行燃烧(低温)、冷却、干燥(回收溶剂)、加热(熔化)、反应、杀菌等单元操作。搅拌叶片也是传热面，增大了单位有效容积的传热面积，缩短了加工时间。楔块式传热面具有自清洁功能。压缩和膨胀搅拌功能，使物料混合均匀。物料沿轴作“活塞流动”的运动。不同轴向区域的温度、湿度和混合效果差异很小。采用热油作为加热介质，如Ca2S04·2H2O燃烧成Ca2SO4·1/2H2O, NaHCO3燃烧成Na2CO3等，叶片式干燥机能够在低温下进行燃烧。可用于Na2CO3工业的基础冷却机等用水、冷盐水等冷却工艺，代替老式的基础空冷机，既省电又省尾风处理设备，节省运行成本。干燥是本机的主要功能。 Drying without hot air makes the process of solvent recovery, energy consumption, control of environment ideal, easy to teat. It's specially applicable for recovery of solvent and heat sensitive material that is easy to be combusted or oxidized. It has been widely used in fine chemical, petrochemical, and dyestuff industries. The uniformity of temperature, humidity and mixing effect in axial areas make the equipment capable for heating and melting, or reaction of solid material. It's successfully applied in mixed fertilizer and character transformed starch industries. The blade dryer is also capable for sterilizing food and starch. The big heating area in unit effective area, dry the material to sterilizing temperature very fast, so to avoid quality change caused by long time heating.

可选项目
1.对于给料系统，我们有更多的选择。如真空送料、螺旋送料等。
2.对于主轴，可根据用户要求，对蒸汽进行中空处理。

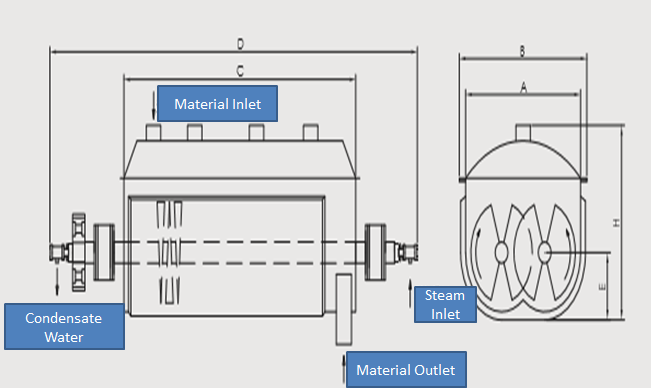

流程图

设备技术参数

规范\项	QJ3	QJ9	QJ13	QJ18	QJ29	QJ41	QJ52	QJ68	QJ81	QJ95	QJ110
传热面积m2	3.	9	13	18	29	41	52	68	81	95	110
有效体积立方米	0．06	0.32	0.59	1．09	1.85	2.8	3.96	5.21	6.43	8.07	9.46
转速范围R.M.P	15 - 30	汽车销售	汽车销售	10 - 20	10 - 20	10 - 20	10 - 20	10 - 20	5 - 15	5 - 15	5 - 10
权力千瓦	2.2	4	5．5	7．5	11	15	30.	45	55	75	95
容器宽度毫米	306	584	762	940	1118	1296	1474	1652	1828	2032	2210
总宽度毫米	736	841	1066	1320	1474	1676	1854	2134	1186	2438	2668
容器长度毫米	1956	2820	3048	3328	4114	4724	5258	5842	6020	6124	6122
总长度毫米	2972	4876	5486	5918	6808	7570	8306	9296	9678	9704	9880
进出料口距离mm	1752	2540	2768	3048	3810	4420	4954	5384	5562	5664	5664
中心高度mm	380	380	534	610	762	915	1066	1220	1220	1220	1220
总高度毫米	762	838	1092	1270	1524	1778	2032	2362	2464	2566	2668
蒸汽进口“N”(英寸)	3／4	3／4	1	1	1	1	11	11	11	11	2
出水口“o”(英寸)	3／4	3／4	1	1	1	1	11	11	11	11	2

•
